 Socle tournant Ferrari Enzo 1/24 Tamyia

Aller en bas
AuteurMessage
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 16 Jan - 19:14:15

Salut à tous,

j'ai commencé un socle tournant motorisé pour ma Enzo qui est ici.

Voici l'engin:



[url=http://www.servimg.com/image_preview.php?i=278&u=10050737]

J'ai récupéré l'axe d'un vieux tourne disque. J'ai prévu un système de DEL bleue dans des inserts en plexiglass.











Le plateau est en contreplaqué avec de la vrai fibre de carbone tissée collée dessus, et que je vais vernir en brillant.






En soudant les DEL, il y en a une qui a eu un peut chaud.





Les inserts en plexi:







A+


Dernière édition par Black_Bird le Dim 7 Mar - 18:22:37, édité 1 fois
Revenir en haut Aller en bas
frelon94
Commissaire de piste
Commissaire de piste
avatar

Masculin
Nombre de messages : 5619
Age : 46
Localisation : gradignan (33)/Carcassonne (11)
Autos préférées : Honda
Points : 4429
Date d'inscription : 06/11/2007

Infos Racing
=>: Racing Groupe
Montages en cours / Mon stock:
0/0  (0/0)
Echelle favorite:

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 16 Jan - 19:23:51

super !!

_________________
En cours : Rien
Revenir en haut Aller en bas
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 17 Jan - 16:49:26

Merci,

la suite, j'ai fini le mécanisme que j'ai réalisé avec du laiton de 1mm d'épais et que j'ai brasé avec de l'étain et un petit chalumeau à gaz de briquet. L'aluminium, lui est collé avec de l'araldite. J'aurai pu faire plus simple, mais j'ai du le modifier en cours de route, donc je n'ai pas voulu refaire ce qui étais déjà fait.















Ensuite, j'ai fini le circuit électrique pour l'éclairage alimenté avec trois accus d'1,2V et commandé par un bouton poussoir à LED, lui aussi.








Voilà pour aujourd'hui.

A+
Revenir en haut Aller en bas
fred
Commissaire de piste
Commissaire de piste
avatar

Masculin
Nombre de messages : 23617
Age : 37
Localisation : thiais 94
Autos préférées : ferrari
Ma trombi :
Points : 29391
Date d'inscription : 12/11/2007

Infos Racing
=>: Racing Groupe
Montages en cours / Mon stock:
0/100  (0/100)
Echelle favorite: 1/12e

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Lun 18 Jan - 8:43:24

nickel


A+fredo

_________________
A+fredo

Revenir en haut Aller en bas
Ducat_fab
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 8030
Age : 47
Localisation : Loire
Autos préférées : Ferrari / Lotus
Ma trombi :
Points : 14065
Date d'inscription : 22/01/2008

Infos Racing
=>:
Montages en cours / Mon stock:
1/10  (1/10)
Echelle favorite: 1/24e

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Lun 18 Jan - 10:45:43

J'aime beaucoup, bravo!!!

J'aimerais bien savoir maitriser le montage des leds... Faudra que je me penche sur la question un de ces quatres Very Happy
Revenir en haut Aller en bas
chtimotard
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 2
Age : 48
Localisation : nord (douai)
Autos préférées : 2 chevaux,mustang,coccinelle,austin
Points : 2
Date d'inscription : 28/01/2010

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 30 Jan - 19:25:45

super comme quoi que ce que tu fait avec tes mains et unique bravo
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 30 Jan - 21:36:39

tout comme les potos , super
et quel dose d imagination et de talent , chapeau bas m'sieur
Revenir en haut Aller en bas
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 14 Fév - 12:12:51

Oh! c'est trop, c'est trop, appelez moi maître.

Non, je rigole, merci beaucoup pour vos commentaires, et pour arriver à ce résultat, j'ai eu de bon conseils de personnes du boulot que je remercie.

La suite:

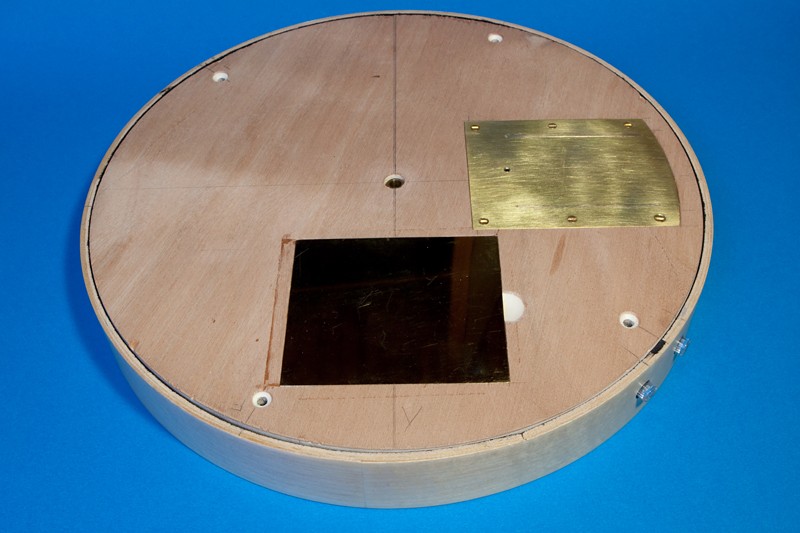

j'ai fini le dessous avec la boîte à piles, avec un couvercle en laiton que j'ai klirisé pour l'isoler et éviter une mauvaise surprise comme un court-circuit par exemple. Il est tenu avec deux aimants en néodyme vachement puissant, voir trop, et deux rondelles que j'ai brasé sur le laiton qui lui ne s'aimante pas. J'ai verni le placage en érable d'abord avec du fond-dur et ensuite du vernis satiné, le tout au pinceau.
















Deux autres photos du mécanisme:








J'ai collé les interrupteurs avec de la colle à chaud:


























Les inters allumés et éteins:








Et le mini chalumeau pour faire tout ça:





Voilà, il me reste plus qu'à finir de vernir le plateau en carbone, avec du vernis brillant en bombe. Pas facile ça, pour remplir toutes les différences de niveaux, j'ai déjà vider une bombe de 400ml.

A+

EDIT: j'ai oublié de dire que j'ai collé les inserts en plexi avec de l'araldite cristal transparente.
Revenir en haut Aller en bas
Ducat_fab
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 8030
Age : 47
Localisation : Loire
Autos préférées : Ferrari / Lotus
Ma trombi :
Points : 14065
Date d'inscription : 22/01/2008

Infos Racing
=>:
Montages en cours / Mon stock:
1/10  (1/10)
Echelle favorite: 1/24e

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 14 Fév - 12:27:58

magnifique travail!!!

J'suis sur le cul... Wink
Revenir en haut Aller en bas
Chris13
Champion de France des pilotes
Champion de France des pilotes
avatar

Masculin
Nombre de messages : 1051
Age : 43
Localisation : Allauch
Autos préférées : M1, RCV, R1, 916....
Ma trombi : La moto pour le meilleur et pour le pire!!!
Points : 2831
Date d'inscription : 22/02/2009

Infos Racing
=>:
Montages en cours / Mon stock:
0/9  (0/9)
Echelle favorite: 1/12e

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 14 Fév - 19:27:35

Vraiment, su l'cul là!!! euh c'est quoi ton boulot? Tu travaille pas chez eurocopter par hazard?
Revenir en haut Aller en bas
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Jeu 18 Fév - 18:30:35

Non, je suis menuisier dans une boîte qui fait des yachts de luxe, et le carbone, on s'en sert parfois pour faire les tableaux de bords.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Jeu 18 Fév - 22:50:11

si un jour t'as plus de taf t'as trouvé un petit filon

super genial, deja d'avoir l'idee, et de le faire de main de maitre, chpeau bas, ca merite une tite video une fois fini que l'on voit ce que ca donne en "live"
Revenir en haut Aller en bas
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 7 Mar - 13:58:56

Salut à tous,

Voilà, montage fini!

La vidéo est dans la boîte, il n'y a plus qu'à faire le "montage".

J'ai fait quelques modifications, pour atténuer le bruit franchement désagréable, rien à voir avec le "doux ronron" du moteur V12 de la Enzo.
J'ai donc agrandi la feuillure qui recevait la plaque du moteur, et j'ai mis entre le bois et le laiton un bout de mousse pour éviter la transmission des vibrations. J'ai aussi rajouté un bout de mousse sous l'intégralité du socle.





La mousse:





Le plateau vernis à la bombe que j'ai reponcé pour enlever la peau d'orange, et que j'ai repoli:









Gros plan du carbone:







Le socle à l'arrêt et en mouvement:



































Je mettrais la vidéo plus tard.

A+
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Dim 7 Mar - 15:42:45

j'attends la video avec impatience , mais deja la j'en ai l'eau a la bouche
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 13 Mar - 0:35:39

je l'ai vu sur you tube 'et c'est au top , bravo
Revenir en haut Aller en bas
Black_Bird
Nouveau membre
Nouveau membre
avatar

Masculin
Nombre de messages : 37
Age : 31
Localisation : Gironde (33)
Autos préférées : Aston Martin
Points : 12
Date d'inscription : 13/01/2008

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 13 Mar - 13:28:51

Merci,

voici comme promis la vidéo faite avec Movie Maker:



A+
Revenir en haut Aller en bas
fred
Commissaire de piste
Commissaire de piste
avatar

Masculin
Nombre de messages : 23617
Age : 37
Localisation : thiais 94
Autos préférées : ferrari
Ma trombi :
Points : 29391
Date d'inscription : 12/11/2007

Infos Racing
=>: Racing Groupe
Montages en cours / Mon stock:
0/100  (0/100)
Echelle favorite: 1/12e

MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 13 Mar - 14:24:11

Oh les gars maintenant vous mettez les videos joli travail




A+fredo

_________________
A+fredo

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Socle tournant Ferrari Enzo 1/24 Tamyia   Sam 13 Mar - 15:15:09

il faut evoluer avec son temps
Revenir en haut Aller en bas
