MessageSujet: Duel : the rouilled truck   Mer 18 Juil - 20:46:11

Encore un big projet : le truck citerne du film Duel

J'ai cherché sur internet les réas qui ont été faites au 1:25, et je n'en ai trouvé qu'une seule d'à peu près sympa, les rares autres sont peu fidèles... Donc ça me va : je ne vais pas faire un truc qui a déjà été fait 50 fois.

Ensuite pour me servir de modèle, j'ai cherché de la doc et des photos du vrai camion en triant celles extraites du film et celles montrant des répliques.
Et là : déception. Il y a deux camions bien différents dans le film.
Un avec la remorque attelée près de la cabine et sur lequel il n'y a pas les durites entre le tracteur et la remorque pour les freins à air :


L'autre avec la remorque attelée loin de la cabine et où l'on voit les durites et leur support vertical :


Le caisson de l'air conditionné derrière la cabine est également différent.

Dégouté par cette erreur grossière je cherche si c'est référencé et connu... Et je trouve l'explication : A l'origine le film est tourné pour la télé (un petit téléfilm quoi). Plus tard il est adapté pour le cinéma; mais le format cinéma (la durée) est différente et il faut tourner des scènes supplémentaires pour atteindre la durée d'un film de cinéma. Comme le premier camion n'existe plus, un autre pas complètement identique est utilisé dans les nouvelles scènes !

Je vais donc faire un mix des 2 avec les durites d'air car c'est plus réaliste et ça fait un détail sympa sur une maquette.

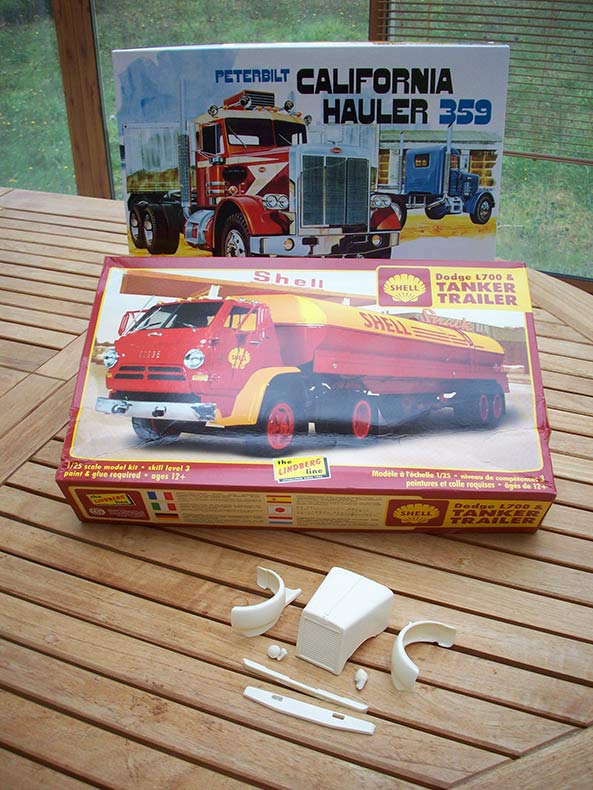

Voilà le matos utilisé :
- La réédition récente et pas chère du Peterbilt 359 AMT
- Le tanker Lindberg pour la forme ovale de la citerne
- Un transkit résine de Peterbilt 281 : capot étroit, ailes, phares et pare-choc.

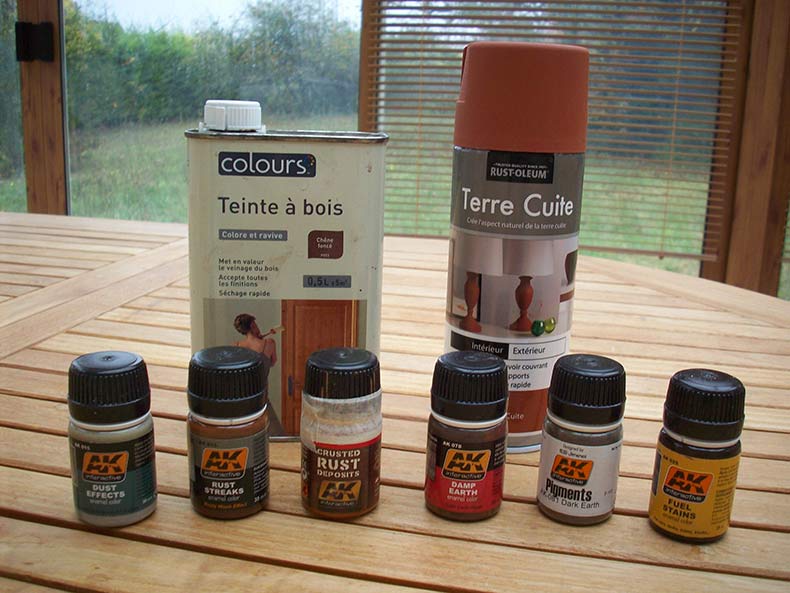

- Une bombe de peinture "Terre cuite" qui fait une très bonne base de couleur rouille
- De la lasure bois de couleur foncée
- Mes petits flacons de vieillissement (jus, rouille, pigments etc...) de ma marque préférée pour faire ça : AK Interactive


En effet il va y avoir beaucoup de travail de vieillissement sur ce camion... Suffit pas de peindre en marron ou noir. Faut "salir" la peinture propre Smile

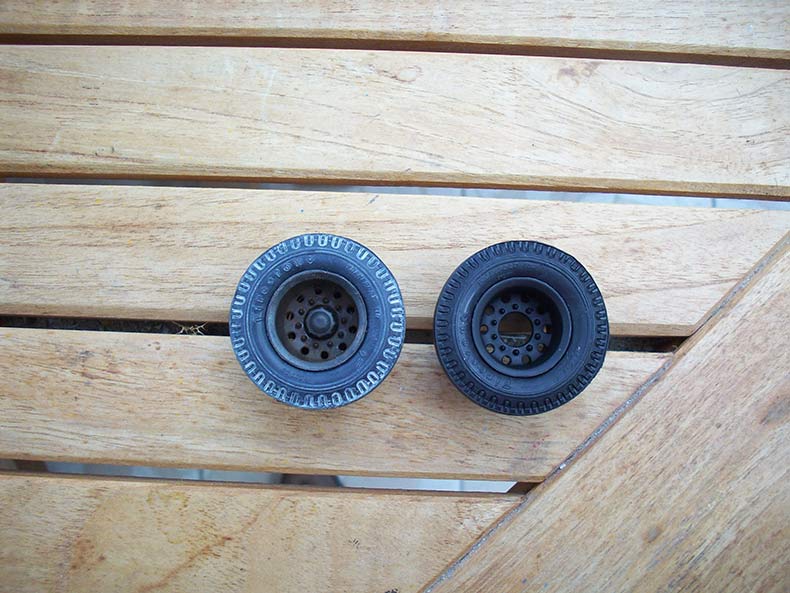

D'ailleurs pour vérifier si je suis sur la bonne voie, j'essaie tout de suite :

à gauche après salissures, à droite juste peint "propre" avant salissure :

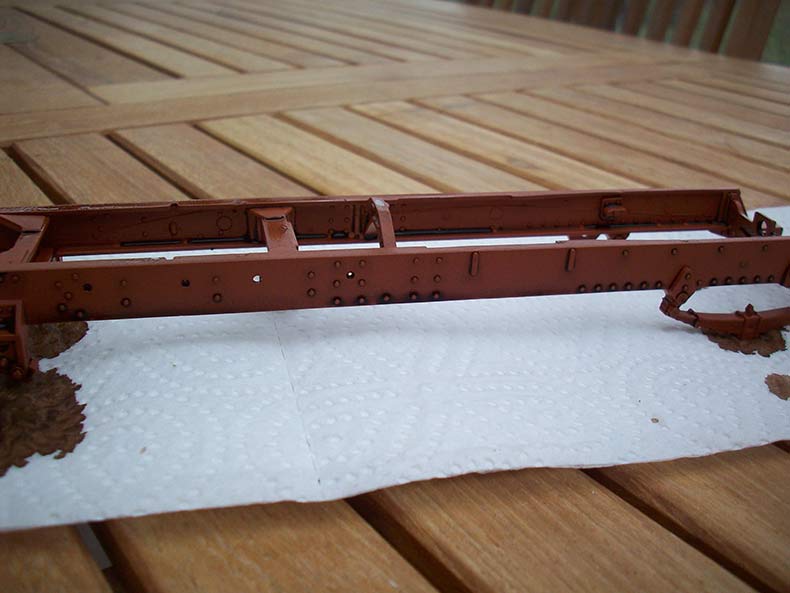

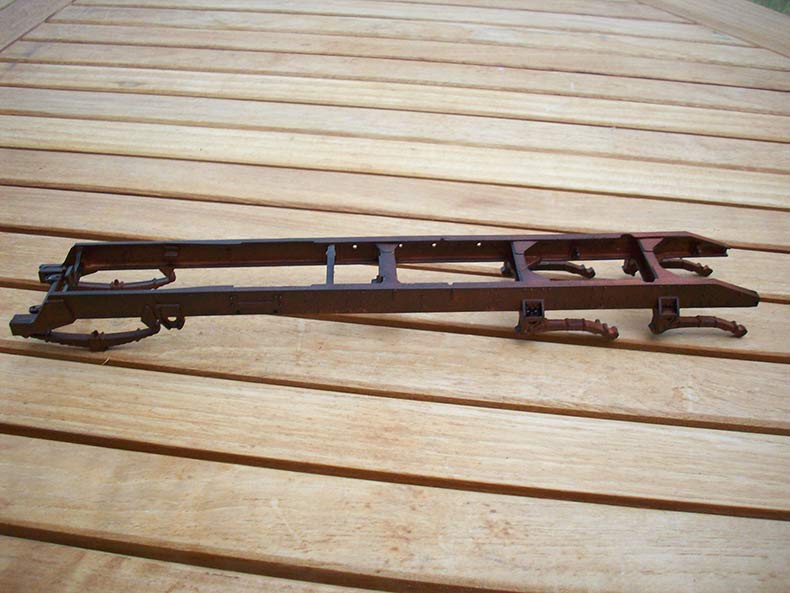

Début du chassis :

Peinture terre cuite : je trouve que c'est parfait comme base pour de la rouille/saleté


Ensuite je le trempe complétement dans la lasure pour bois "chêne foncé" et je laisse égoutter tout seul sur un papier absorbant


Ça fait exactement ce que je voulais : la saleté s'accumule là où elle le ferait en vrai




Une fois sec, j'ai recommencé l'opération pour un rendu plus foncé


Avancée du côté de la remorque...

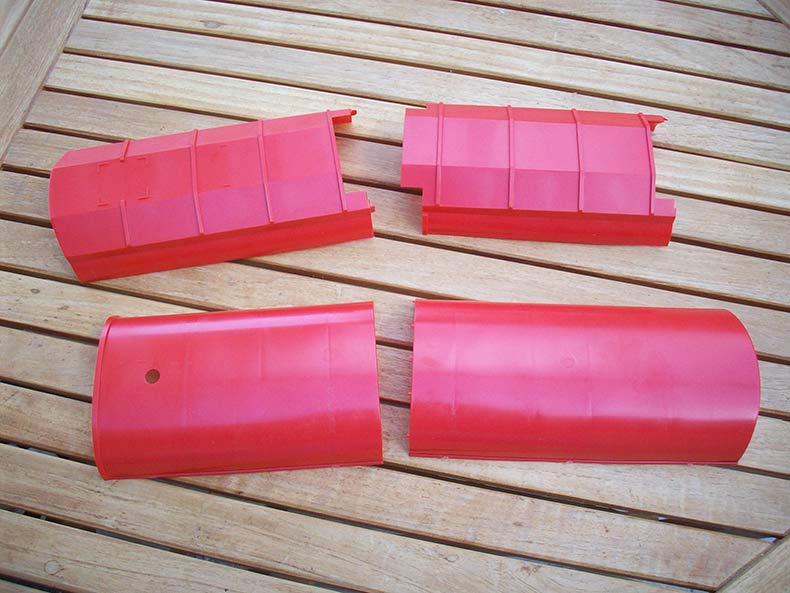

La citerne est en 4 morceaux (car Lindberg a prévu de pouvoir en monter que la moitié pour faire une "short" citerne, c'est pas con)


Je m'y attendais : ce kit est une mer.. Une fois assemblé c'est super fragile

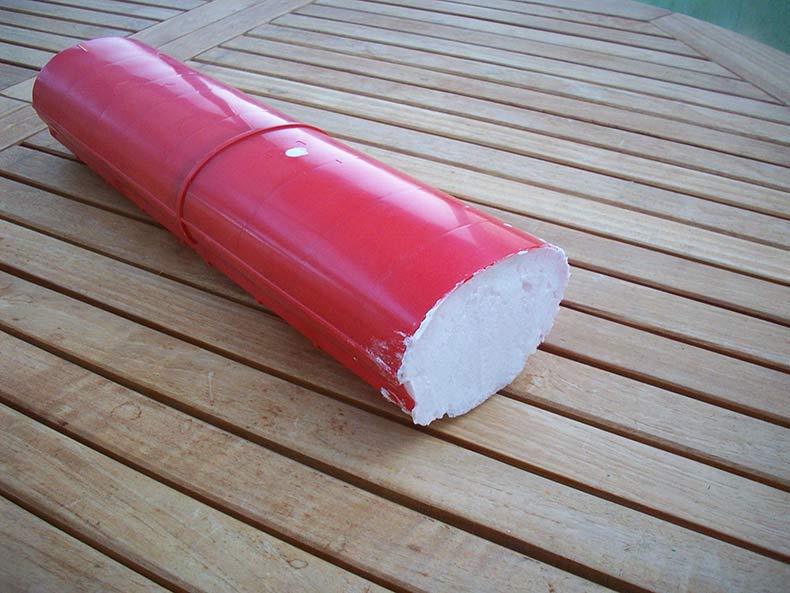

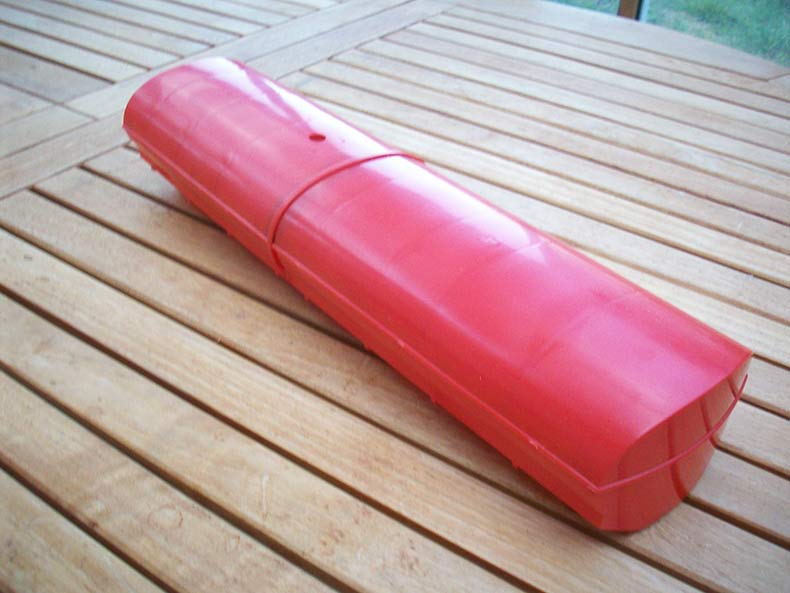

Alors j'ai eu l'idée de la remplir de mousse expansive !
Ça scelle super bien les 4 pièces ensemble et j'obtiens une pièce solide, homogène, rigide et néanmoins légère ! Ça se coupe facilement au cutter.
Comme elle va subir de nombreuses découpes, perçages et ponçages ça va être plus facile à manipuler et en plus si je me rate dans les perçages et découpes, l'intérieur plein me servira de support pour la réparation.


Content du résultat, j'enchaîne :
L'arrière de la citerne de Duel est inclinée mais pas celle de Lindberg. Donc je pose une longueur de scotch pour servir de guide.

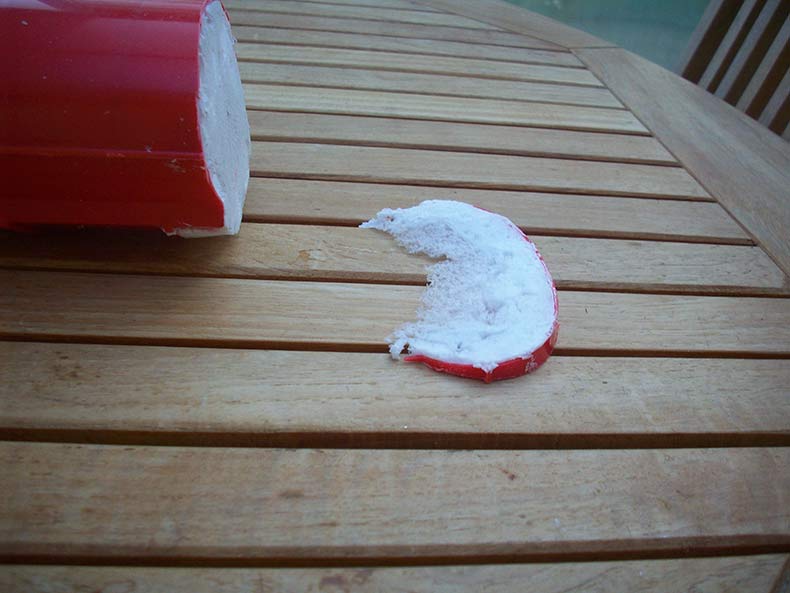

Quelques coups de scies et de cutter plus tard, j'obtiens une tranche de citerne biseautée...


...mais surtout un arrière de citerne biseautée comme il faut

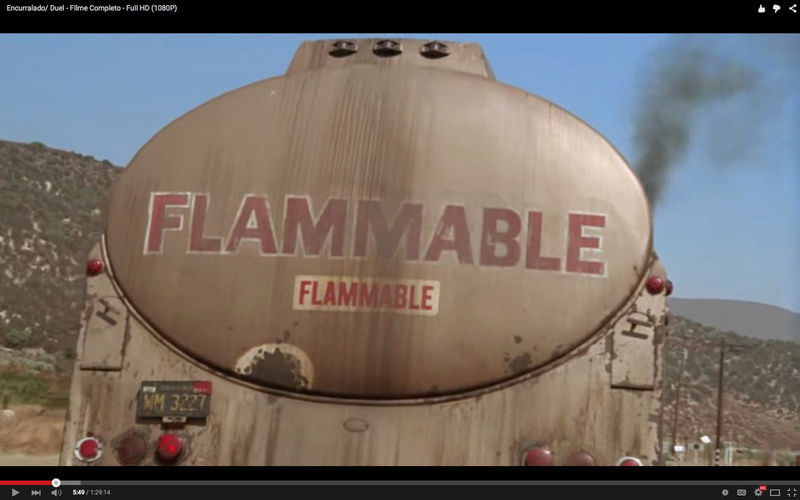

Problème suivant : l'arrière de la citerne n'est pas seulement incliné, il est bombé :


Bien sûr, l'arrière de la maquette Lindberg ne l'est pas du tout Sad


Sur les réas que j'ai vu sur le net, tout le monde s'est assis sur le problème...

Voyons si l'on peut faire mieux pour 2 francs-6 sous...
Dans un saladier en verre, je tapisse une portion avec 2 épaisseurs de mouchoir en papier imbibés d'un mélange eau-colle blanche-Gesso. Une fois sec je recommence avec 2 nouvelles épaisseurs de mouchoirs en papiers imbibés cette fois de résine PU bien liquide (la même que celle utilisée pour les pièces en résine, diluée au diluant PU). Je fais ça pour augmenter la solidité car j'ai peur que la colle blanche ne suffise pas.

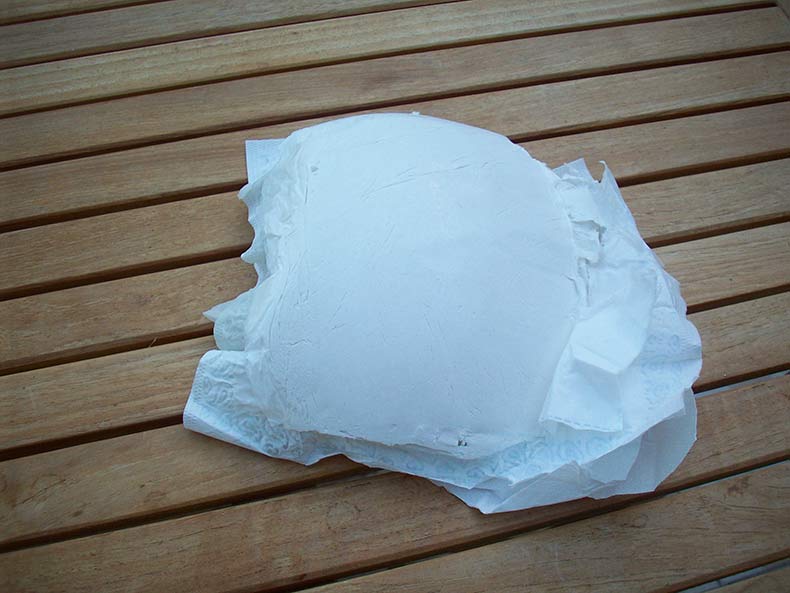

Une fois sec, je "démoule" (la colle blanche n'adhère pas au verre).
Voilà ce que ça donne du bon côté (le Gesso a joué le rôle de gelcoat, pour ceux qui ont déjà mouler des pièces 1:1 en résine ou carbone) :


Pour ceux qui s'inquiètent pour le saladier, rassurez-vous : un coup d'eau bien chaude et il est comme neuf Smile
Je plaque l'arrière de la citerne dedans et dessine le contour avec un crayon puis je découpe en gardant une prudente marge de plusieurs millimètres.


Et voilà un arrière de citerne concave convexe bombé ! Content.


Une fois cette pièce collée en place, je n'aurai plus qu'à enlever le surplus...

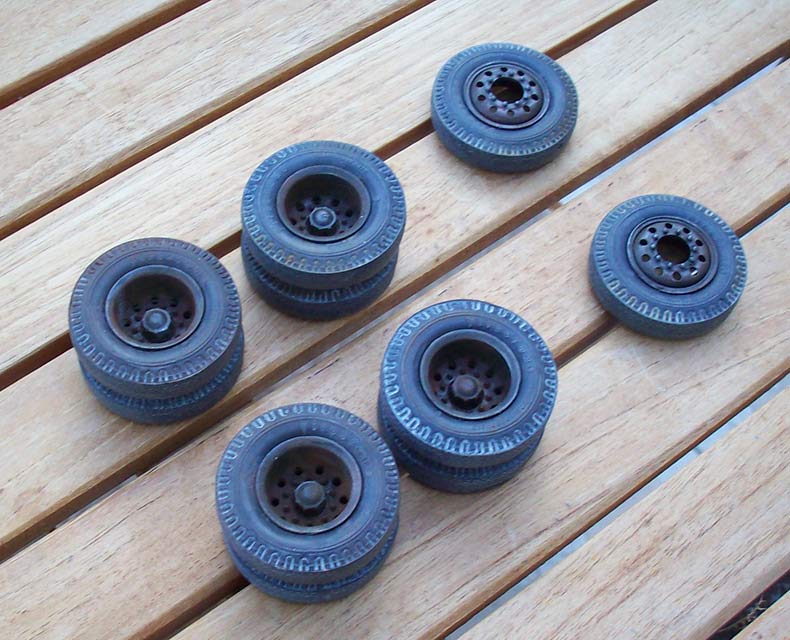

Pendant que ça sèche j'avance sur les roues...








C'est bien plus rigolo que de faire du neuf Smile

À suivre...
Revenir en haut Aller en bas
gtjunior
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5400
Age : 46
Localisation : Rambouillet 78
Autos préférées : alfa romeo
Points : 8079
Date d'inscription : 29/05/2011

Infos Racing
=>:
Montages en cours / Mon stock:
0/0  (0/0)
Echelle favorite:

MessageSujet: Re: Duel : the rouilled truck   Mer 18 Juil - 21:17:54

superbe , plein d'astuce maitrisé , je me regal . c'est quoi du gesso
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Mer 18 Juil - 21:29:08

gtjunior a écrit:
c'est quoi du gesso

C'est un enduit acrylique isolant. Ça à la consistance d'une crème

Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Mer 18 Juil - 21:40:19

On continue...

La résine est très jolie et la gravure très fine...


Mais je pense que ça sera encore mieux avé une calandre en photodécoupe, donc découpage ! Smile


Il y a plein de défauts de surface sur la citerne (des retraits) et il a fallu supprimer les gros joints sur le dessus et la face avant qui n'existent pas sur celle de Duel
Donc ponçage + synto


ponçage


Ensuite mesurage, scotch de guide, découpage...


Depuis le début je me félicite d'avoir rempli la citerne avec la mousse... ça facilite tout Smile


La silhouette se précise petit à petit...


Retour au chassis...
Les trains roulants sont en place.










J'ai ajouté quelques durites et un répartiteur pour les freins...


Dessus...


Dessous...


J'ai posé le marche-pied et le réservoir. La patine n'est que commencée, c'est trop neuf pour le moment...


Coté droit j'ai remplacé le bidon de la boite par un marche-pied de la boite à rabiot et j'ai posé une seule bombonne d'air. Entre les deux il faudra fabriquer une boite à outils.


J'ai posé avec du scotch le capot et les ailes pour avoir une idée du look et de la qualité d'ajustement


Avec la remorque...


Le Pete 280 n'a pas de petite vitre de porte coté droit comme le 359. Sur les réas que j'ai vues, ils ont juste collé normalement la vitre à l'intérieur de la porte et ils l'ont peint couleur carrosserie. Pas terrible.
J'ai préféré la boucher correctement pour la faire disparaitre.
J'ai aussi peint l'intérieur de la cabine. Quand on le fait à la bombe ou à l'aéro il vaut mieux le faire avant la peinture extérieure.


Ensuite j'ai commencé à vieillir/salir les roues et les pneus de la remorque :


J'ai posé des morceaux de bois pour supporter le dessous qui n'est pas plat.
J'aurais aussi pu utiliser le morceau enlevé en le recoupant...


Et je continue de poncer le dessus


L'arrière est collé et poncé pour s'ajuster à la forme de la remorque


Pour un arrière en mouchoir papier, je trouve que c'est correct Smile


à suivre :smiley112;
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Mer 18 Juil - 22:38:41

Comme à mon habitude, j'ai fait des plans hyper précis, super détaillés et à l'échelle Smile


Ensuite carte plastique, cutter, et hop fabrication des côtés.
Comme j'ai pô de carte plastique assez grande (38cm) je les fait en 2 parties et je les mets bout à bout avec un renfort derrière...


La jointure est faite à l'endroit des ouvrants des portes, comme ça du côté extérieur il n'y a que 1cm de joint à mastiquer.

Les voila collés sur la remorque, ça lui donne son look quasi-final :






Je plaque l'arrière sur un papier pour prendre l'empreinte de la forme de la citerne, je fais un gabarit et enfin je découpe la partie AR


Malgré tout en observant les photos on voit que la citerne dépasse un peu sur la partie AR : elle repose dessus.
Donc avec mon gabarit je trace et re-découpe l'arrière... Ça pô été facile car comme je n'ai pas anticipé cette étape, j'avais collé avec une combinaison de cyano et colle epoxy !


Et hop ça se glisse dessous


Il faudra un peu de sinto sous le dessous et un morceau de fil alu pour la finition (sorte de joint)


Maintenant la calandre en photodécoupe...
Je l'ai laissé tremper plus longtemps que normal pour que le métal commence à être rongé afin de simuler une usure...


Ensuite je plie les ailettes vers l'extérieur...
Pose à blanc pour voir




Faudra que je détaille un peu le radiateur car du coup il sera visible...


Et puis j'ai fait le dessus de le remorque en empilant 3 bandes de balsa (de différentes largeurs pour faire l'effet 'pyramide') puis en collant des languettes de plastique sur les cotés


Mise en aprêt de la remorque avec la partie supérieure... Ça permet de voir les défauts où il faudra mastiquer





Et pis j'ai trempé la cabine dans la lasure comme j'ai fait avec le chassis, mais une seule fois pour qu'elle reste plus claire.

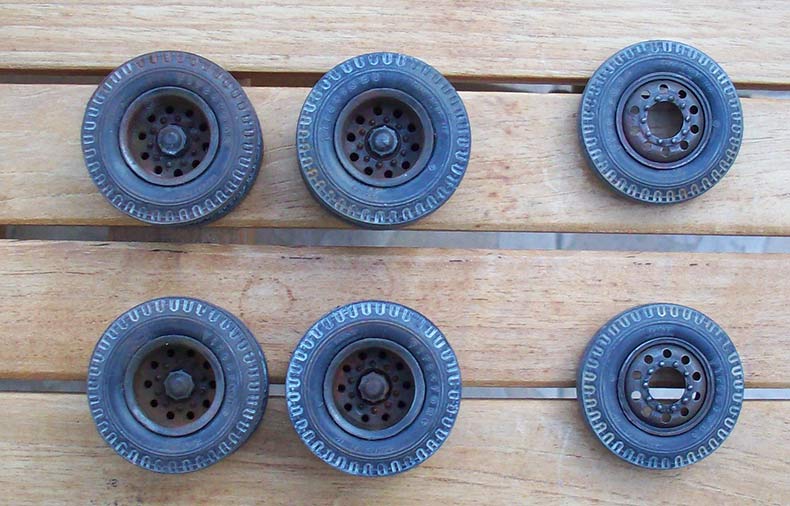

Ensuite les roues de la remorque :



à suivre :smiley112;
Revenir en haut Aller en bas
dam 57
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 307
Age : 43
Localisation : moselle
Autos préférées : aston martin et ferrari
Points : 343
Date d'inscription : 03/02/2015

Infos Racing
=>:
Montages en cours / Mon stock:
0/0  (0/0)
Echelle favorite:

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 18:25:22

magnifique, quelle maitrise
Revenir en haut Aller en bas
plastikator
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5210
Age : 51
Localisation : Cherbourg(manche)
Autos préférées : il y a celles dont on reve et celles avec qui on roule!!
Points : 9537
Date d'inscription : 21/10/2010

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 19:29:38

C'est vraiment du super boulot , plein d'astuce et de démerde .
Tu peux nous dire comment tu fait ta photodécoupe ?
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 20:20:35

plastikator a écrit:

Tu peux nous dire comment tu fait ta photodécoupe ?
Ha ben là, il faudrait faire un post tuto complet study

Schématiquement il faut dessiner la pièce, l'imprimer sur un film transparent, insoler le morceau de metal verni à travers le film, "révéler" cette photo dans une solution de soude et enfin graver la pièce par trempage dans une solution de persulfate d'ammonium...
Les produits et le matos se trouvent facilement.
Pour ceux qui connaîtraient, c'est exactement comme faire à la maison des circuits imprimés recto-verso.
Revenir en haut Aller en bas
plastikator
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5210
Age : 51
Localisation : Cherbourg(manche)
Autos préférées : il y a celles dont on reve et celles avec qui on roule!!
Points : 9537
Date d'inscription : 21/10/2010

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 20:36:56

Ah oui c'est hyper simple en fait ! ;help:
Bon je me contenterai de ce que je trouve dans le commerce .
Mais si un jour tu as un peu de temps a consacrer a un tuto , je pense que ça pourrait en intéresser plus d'un .
Par curiosité ou pour essayer , mais ca serait sympa de voir comment ça se passe.
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 20:39:20

Je vais y penser...


Première étape de peinturage...









Pose des decals...





Vue de la Plymouth Smile


Avec des profilés IPN d'Evergreen et morceaux de tubes de la même marque j'ai fabriqué le bidule qui est fixé sur le devant du parechoc :






Le moteur est en cours de fabrication et de placement (ce n'est pas le bon pour un 280 mais le capot ne s'ouvrira pas alors c'est pas grave).
A droite du châssis j'ai fabriqué (CP), sali et fixé le coffre


Et à gauche j'ai sali le bidon


J'ai aussi fixé et dégueulassé sali la sellette et le support des flexibles


Suite de la patine...

J'ai essayé de reproduire l'aspect vieux rose du vrai sur les ailes




Voilà où j'en suis après avoir rétréci la voie avant, sali le parebrise , posé les essuie-glaces et le pare-choc custom et patiné la remorque...
Pas d'aérographe, tout au pinceau. Avec l'aérographe le résultat aurait était trop régulier, pas naturel.








L'arrière en mouchoir en papier Smile








à suivre... :smiley112;
Revenir en haut Aller en bas
plastikator
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5210
Age : 51
Localisation : Cherbourg(manche)
Autos préférées : il y a celles dont on reve et celles avec qui on roule!!
Points : 9537
Date d'inscription : 21/10/2010

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 20:47:39

J'ai vu ce film a la télé avec ma mére . Je devais pas avoir 10 ans .
J'imagine que la voiture va suivre dans le dio .
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 21:24:03

plastikator a écrit:

J'imagine que la voiture va suivre dans le dio .
Malheureusement non, elle n'existe pas en maquette.
Revenir en haut Aller en bas
plastikator
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5210
Age : 51
Localisation : Cherbourg(manche)
Autos préférées : il y a celles dont on reve et celles avec qui on roule!!
Points : 9537
Date d'inscription : 21/10/2010

MessageSujet: Re: Duel : the rouilled truck   Jeu 19 Juil - 21:25:34

Dommage.
Revenir en haut Aller en bas
Coolfire
Pilote régional
Pilote régional
avatar

Masculin
Nombre de messages : 277
Age : 53
Localisation : Tours (37)
Autos préférées : Pontiac Transam
Points : 436
Date d'inscription : 08/06/2018

MessageSujet: Re: Duel : the rouilled truck   Ven 20 Juil - 20:01:08

Aujourd'hui je vous fait un tour de magie :

Le camion attelé avec les flexibles de frein :


2 secondes plus tard, hop ! dételé


re 2 secondes plus tard, re attelé Smile




J'ai inséré dans la remorque 2 mini aimants (2mm) et les mêmes au bout des flexibles, glissés dans un petit bout de gaine thermo-rétractable


C'est super facile de les séparer pour dételer et encore plus facile de les remettre puisqu'ils s'attirent tout seuls dans la bonne position Smile

De plus je trouve que le look est réaliste avec la gaine thermo...



J'ai fait le petit filtre à air bizarre avec un bout d'alu tourné, un bout de plastique, un jonc d'alu de 4mm et un peu de gaine thermo...
L'échappement est en tubalus salis. Il garde son aspect métallique


L'échelle de la remorque est faite avec du fil de fer...


Pis avec un peu d'Evergreen le PC de la remorque


Les plaques minéralogiques m'ont bien fait ch... ! Les couleurs de certaines sont fantaisistes Sad
Je les ai toutes redessinées.
Je les ai juste imprimées sur du papier, collées sur une feuille de métal (feuille a embosser) et découpées


Après les finitions (klaxon, rétroviseurs, poignées, clignotants, feux de la remorque, fermetures de capot etc...) il est enfin terminé (à 97%, manque les 3 bitonios en haut de l'arrière de la remorque que je n'ai pas encore trouvés).




















:smiley112;
Revenir en haut Aller en bas
plastikator
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 5210
Age : 51
Localisation : Cherbourg(manche)
Autos préférées : il y a celles dont on reve et celles avec qui on roule!!
Points : 9537
Date d'inscription : 21/10/2010

MessageSujet: Re: Duel : the rouilled truck   Ven 20 Juil - 20:33:41

Revenir en haut Aller en bas
fred
Commissaire de piste
Commissaire de piste
avatar

Masculin
Nombre de messages : 23895
Age : 38
Localisation : thiais 94
Autos préférées : ferrari
Ma trombi :
Points : 29769
Date d'inscription : 12/11/2007

Infos Racing
=>: Racing Groupe
Montages en cours / Mon stock:
0/100  (0/100)
Echelle favorite: 1/12e

MessageSujet: Re: Duel : the rouilled truck   Sam 21 Juil - 9:13:33

Superbe bravo

_________________
A+fredo

Revenir en haut Aller en bas
moustique
Pilote de formule 1
Pilote de formule 1
avatar

Masculin
Nombre de messages : 7251
Age : 56
Localisation : var
Autos préférées : LANCIA
Points : 15648
Date d'inscription : 23/04/2010

Infos Racing
=>:
Montages en cours / Mon stock:
1/4  (1/4)
Echelle favorite: 1/24e

MessageSujet: Re: Duel : the rouilled truck   Sam 21 Juil - 18:27:03

il est superbe ce truck
criant de réalisme
Revenir en haut Aller en bas
dakota
Pilote International
Pilote International
avatar

Masculin
Nombre de messages : 798
Age : 54
Localisation : halluin 59250
Autos préférées : stunderbaker 1953
Points : 2028
Date d'inscription : 21/12/2010

Infos Racing
=>:
Montages en cours / Mon stock:
1/10  (1/10)
Echelle favorite: 1/24e

MessageSujet: Re: Duel : the rouilled truck   Dim 22 Juil - 18:00:37

sublime
Revenir en haut Aller en bas
MARATHONMAN
Co-pilote
Co-pilote


Nombre de messages : 244
Age : 50
Autos préférées : PEUGEOT
Ma trombi : CARPE DIEM
Points : 367
Date d'inscription : 23/07/2009

Infos Racing
=>:
Montages en cours / Mon stock:
0/0  (0/0)
Echelle favorite:

MessageSujet: Re: Duel : the rouilled truck   Mer 12 Sep - 12:26:59

super

la rouille est TIP TOP
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Duel : the rouilled truck

Revenir en haut Aller en bas

Duel : the rouilled truck
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» M998 gun truck
» truck combi vw fantom.
» truck australien
» Classic truck séries Ford AA 1928, 1930
» formation est constrution d'un truck us. de pete18

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
RACING :: LES ATELIERS DE MONTAGE :: Le coin des routiers (en cours + finis)-
Sauter vers:
